▼設備概述:  Equipment overview

本機對防爆環境內(nei) 200L桶、1000L噸桶的液體(ti) 包裝而設計的智能化包裝係統，用於(yu) 200L桶、1000L噸桶（含托盤）的包裝。采用視覺尋口，能夠實現200L桶、1000L噸桶的自動開蓋、自動下潛、自動快慢速灌裝、自動接漏、自動封螺紋蓋等流程自動化的包裝。

▼設備組成 : Equipment composition

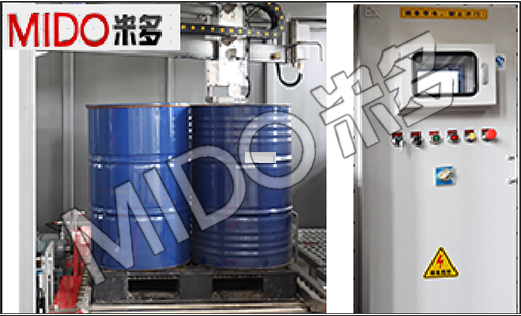

灌裝主機部分采用環保外框，可視窗，進出桶自動升降移門，灌裝時可形成封閉空間。本機電氣控製部分由PLC可編程控製器、稱重模塊、視覺係統等組成，控製能力強，自動化程度高。PLC設有以太網通訊接口，可與(yu) 業(ye) 主係統進行通訊。本機具備無桶不灌裝，對不準桶口不灌裝等功能，避免了物料的浪費和汙染，使機器的機電一體(ti) 化得到了很好的表現。

▼設備功能 ：Equipment function

利用稱重的工作原理來實現灌裝量的控製。灌裝時通過可編程控製器PLC控製灌裝閥打開的時間，物料自行流入（或通

泵供料輸送）待裝容器中去。本機灌裝部通過手動閥門+雙道快慢灌裝氣動球閥，以及灌裝槍頭雙行程開關(guan) ，實現灌裝流速控製。在灌裝時，即可實現先快灌，後慢灌的動作，也可實現先慢灌，中途快灌，最後漫灌的灌裝動作，灌裝結束後進行自動螺紋蓋旋蓋和防水蓋封蓋動作。

設備具有報警機製、故障顯示、提示處理方案等功能。灌裝線具有全線互鎖保護功能，缺桶灌裝自動停止，桶到位自動恢複灌裝。本機設有整機外罩，進出桶的單側(ce) 設備自動開關(guan) 的門，進出桶時自動開關(guan) ，灌裝時保持關(guan) 閉。其餘(yu) 為(wei) 封閉結構，並有視窗、並且留有VOC排出接口用於(yu) 對接業(ye) 主VOC引風係統，包裝設備內(nei) 部保持負壓狀態。

▼ Equipment function：

This machine is an intelligent packaging system specially designed for liquid packaging in 200L drums in an explosio*proof environment. It is used for packaging 200L drums (including trays). Using visual port search, it can realize automatic packaging of 200L drums such as automatic opening, automatic diving, automatic fast and slow filling, automatic leakage, and automatic screw cap sealing.

The main machine part of the filling adopts an environmentally friendly outer frame, with windows, automatic lifting and sliding doors in and out of the drums, which can form a closed space during filling. The electrical control part of this machine is composed of PLC programmable controller, weighing module, vision system, etc., with strong control ability and high degree of automation. The PLC has an Ethernet communication interface to communicate with the owner's system. This machine has the functions of no drum no filling, no drum mouth no filling, etc., which avoids the waste and pollution of materials and makes the mechanical and electrical integration of the machine perfect.

▼ Equipment function：

The control system is composed of touch screen, PLC, and industrial computer. It has the functions of system selfcheck, fault display and alarm, and display of equipment status, accuracy, speed, output, etc. Each system has its own man_machine interface, and all parameters can be on the man_machine interface operating. Provide detailed flow chart and logic diagram of pipeline control process.

It can store the types of filling materials, quantity batch, date, weight of each barrel, storage time and other recording functions.

▼灌裝係統及開旋蓋係統： Filling system and capping system

桶口定位由視覺相機拍攝桶口後輸出桶口XY軸定位坐標參數，伺服電機驅動灌裝槍頭移動至桶口後自動下潛至桶內(nei) 灌裝，灌裝時槍頭隨液位上升而自動上升。灌裝槍頭為(wei) 中空設計，並可對槍頭關(guan) 閉後物料掛絲(si) 進行吹掃，防止物料飛濺。灌裝槍頭下部設有接液盤，在灌裝結束後，灌裝頭上升後接漏盤伸出，防止物料汙染包裝物和輸送線體(ti) 。接液盤為(wei) 徒手拆卸設計，無需工具即可拆卸，方便清理。本機設計有粗細兩(liang) 套槍頭以及旋蓋裝置，用於(yu) 針對不同物料粘度的不同桶型。兩(liang) 種不同槍頭和旋蓋頭通過預設的程序根據不同桶型自動切換。

▼ Equipment function：

The drum mouth positioning is captured by the vision camera and output the barrel mouth XY axis positioning coordinate parameters. The servo motor drives the filling nozzle head to move to the drum mouth and then automatically descends into the drum for filling. During filling, the nozzle head changes as the liquid level rises. Automatically rise. The filling gun head is hollow design, and it can blow the material hanging wire after the gun head is closed to prevent material splashing.

The bottom of the filling head is equipped with a liquid receiving tray. After the filling is completed, the filling head rises and the leakage tray extends to prevent the material from contaminating the packaging and the conveying line. The wetted tray is designed to be disassembled by hand, which can be disassembled without tools for easy cleaning.

Cap Screwing Department: Using the company's patented technology, it can pack the vertical of the capping head and the barrel surface, and can open and screw the cap smoothly and easily, without damaging the cap, not damaging the cap, and sealing tightly. The waterproof cover is manually placed in the lid storage device, and the waterproof cover head sucks the waterproof cover released from the lid storage device and presses it to the barrel mouth. The cap capacity of the cap storage device is not less than 50 caps per kind.

Due to site reasons, the size of the equipment should be as compact as possible. After manual opening and inspection, the drum mouth needs to be placed toward the center of the tray, and the position of the barrel mouth does not exceed ±30° of the diagonal line of the tray.
